Prezračevalne naprave – rekuperatorji

Dobro toplotno zaščiten objekt ima zelo majhne potrebe po energiji za ogrevanje. Približno polovico je potrebujemo za pokrivanje ventilacijskih izgub, to so izgube, ki nastanejo pri izmenjavi zraka. Če je izmenjava zraka slaba, potem bo takšno tudi naše počutje, na zidovih pa se bo začela nabirati plesen. Prezračevanje preko rež v oknih ali z delno odprtimi okni je energetsko zelo potratno in neenakomerno, skoznja pa prihajajo različne nečistoče. Zato je rekuperacija v sodobnih objektih nujna.

• Višja kakovost bivanja zaradi stalne temperature vhodnega zraka.
• Stalno odpiranje in zapiranje oken ni ustrezna rešitev, prav tako ne bo odvajala zraka iz umazanih prostorov.
• Poraba električne energije pri prezračevalnih napravah je minimalna, zato ni skrbi za visoke stroške.
• Zrak je na vstopu v rekuperator prefiltriran.

Rekuperacija nikakor ne velja za prestiž, ampak za nujo, saj je od tega odvisna kakovost našega bivanja. Razliko bomo opazili že ob menjavi oken. Drži, da bomo z njimi prihranili pri ogrevanju, a ker bodo okna bolje tesnila, bo prezračenost prostorov slabša, prav takšno pa bo tudi naše počutje. Povišana koncentracija ogljikovega dioksida na eni strani in zmanjšana koncentracija kisika na drugi, bosta razlog za nenaspanost, težave z učenjem in koncentracijo. Zaradi viškov vlage v kombinaciji s toplotnimi mostovi pa se lahko razvije tudi zidna plesen, ki je zdravju izredno škodljiva.

Prezračevalna naprava ali rekuperacija je primerna tako za obstoječi objekt kot tudi novogradnjo. Pri novogradnji je na voljo ogromno možnosti za vgradnjo vse potrebne inštalacije, zato je o tem potrebno začeti pravočasno razmišljati.

Znanec je potarnal, da ima, odkar so v hiši zamenjali okna, vlago in plesen skorajda povsod.

Ni edini. Veliko lastnikov stanovanj in hiš, ki so izvedli delno energijsko obnovo svojega doma, ima identično težavo. Z novimi okni in toplotnim ovojem je stavba postala bolj zrakotesna, zato naravnega prezračevanja skorajda ni več. Ravno stalen stalen dotok zraka pa je tisti, ki prepreči takšne težave.

Edina rešitev je zadostno in pravilno prezračevanje. A zgolj z odpiranjem oken to težko dosežemo, poleg tega je takšno ravnanje v vročih poletnih in mrzlih zimskih mesecih energijsko zelo potratno.  Prav tako takšen način ni mogoč ponoči, saj bi to pomenilo, da bi se morali zbujati enkrat na uro.

Kot smo že ugotovili, so prezračevalne naprave nujnost, na katero je potrebno misliti že v fazi načrtovanja novega doma. Prostor za rekuperator je mogoče urediti v kurilnici, od tam pa je nato potrebno speljati cevi za dovod in odvod zraka do posameznih prostorov v hiši. V kolikor hiše še niste toplotno izolirali, lahko cevi speljemo po zunanji strani zidov, kjer jih bosta kasneje prekrili toplotna izolacija in fasada.

Investicija v rekuperacijo bo znašala približno 6.000 EUR, del zneska pa lahko dobite povrnjenega s strani Eko sklada. V kolikor je investicija previsoka, se lahko odločite za vgradnjo lokalne prezračevalne naprave, delovanje katere je zelo enostavno – ventilator onesnažen zrak odvaja skozi toplotni izmenjevalnik v okolico in pri tem izmenjevalniku odda toploto zunanjemu svežemu zraku, ki ga drugi ventilator dovaja. Pri vstopu se tako zunanji zrak segreje, ne da bi se mešal z odpadnim.

Namestitev lokalne prezračevalne naprave v obstoječem objektu je zelo preprosta. Vse, kar je potrebno narediti je izvrtati ustrezno odprtino v zunanji zid, kamor se namesti maska, ki ločuje vstopni in izstopni zrak, na notranji strani pa ima naprava zračno rešetko, ki je poleg regulacije tudi njen edini vidni del. Cene za lokalne rekuperatoje se gibljejo od 380 evrov (brez DDV in montaže) dalje.

Kaj vse je potrebno za vgradnjo tovrstnega sistema?

• Primeren prostor za prezračevalno napravo, ki mora biti velik ca 1,5 x 2 m. Priporočjivo je, da ta prostor ne meji na spalne prostore,
• zajem zraka, lahko tudi na fasadi,
• izpuh zraka, ki mora biti ločen od zajema zraka (da ne prihaja do ponovnega sesanja odpadnega zraka),
• debelina toplotne izolacije, v kateri potekajo kanali, naj bo vsaj 8 cm, še boljše 10 cm,
• električna vtičnica 220V,
• cevna napeljava za regulacijo, od prezračevalne naprave do dnevne sobe ali kuhinje,
• priključek f 30 – 50 mm na kanalizacijo ob prezračevalni napravi (za kondenz).

Prezračevalni sistem sestavljajo:

• Dovod zraka iz zunanjosti do prezračevalne naprave,
• prezračevalne naprave s filtri in dvema ventilatorjema za sesanje zraka in distribucijo zraka po objektu,
• razdelilec dovodnega in sesanega zraka,
• dušilnik zvoka, takoj za rekuperatorjem,
• razvodni kanali, ki so speljani pod estrihom in so običajno okrogle dimenzije premera 75 mm. Če je objekt dvoetažen, jih je najbolje speljati nad vsako betonsko ploščo,
• da bi zrak prehajal iz bivalnih prostorov v prostore, kjer ga sesamo, moramo v vrata vgraditi prezračevalne rešetke, podžagamo vrata ali pa vgradimo rešetko v zidu (nad vrati),
• če je v hiši predviden kamin, je potrebno do kamina speljati poseben kanal za dovod zunanjega zraka, prezračevalno napravo pa opremiti s posebno avtomatiko, ki zagotavlja, da je v notranjosti objekta vedno nadtlak, ki prepreči uhajanje dimnih plinov iz kamina v bivalni prostor.

Prezračevalna naprava dovaja sveži filtriran zunanji zrak v čiste prostore stanovanja (spalnica, dnevna soba, otroške sobe, pisarna …) in iz obremenjenih prostorov (kuhinja, WC, kopalnica, pralnica …) istočasno odvaja z vlago in vonjavami obremenjen zrak z višjo vsebnostjo CO². Ob tem ventilatorja peljeta zrak skozi toplotni izmenjevalec, kjer se na veliki površini srečujeta obremenjen zrak na eni strani lamele in svež zrak na drugi strani lamele. Na ta način ohranjamo prijetno bivalno temperaturo v objektu brez večjih temperaturnih izgub, ob tem pa se obremenjen in svež zrak nikoli ne mešata. V poletnem času s tem principom ohranjamo v objektu hlad, v zimskem času pa toploto. Ker ima toplotni izmenjevalec zelo veliko površino, se v prezračevanih prostori ohranja tudi čez 90 % energije (odvisno o prezračevalne stopnje in modela rekuperatorja). Izmenjavo toplote je možno nadgraditi s prenosom vlage preko lamel entalpijskega toplotnega izmenjevalca, ki v zimskem času vrača delež vlage (do 65 %) iz odpadnega v čist dovodni zrak, s čimer preprečimo dovod presuhega zraka. Ker ta mehanizem deluje po principu higroskopnosti polnila v lamelah (kristalinična sol) poteka prenos vlage nazaj v prostor samo pozimi. V poletnem času se temperaturna slika obrne in je zunaj bolj toplo kot v objektu, s čimer dosežemo nekaj dodatnega razvlaževanja poleti, kar je tudi zaželjeno.

Podjetje PAUL je v strokovnih krogih priznan kot kakovosten proizvajalec in razvijalec prezračevalnih naprav in ima registriranih več patentov kot katerikoli drug proizvajalec rekuperatorjev. Značilnosti naprav za prezračevanje so izjemno visoki izkoristki in inovativne rešitve. Podjetje je dobitnik najbolj prestižnih evropskih nagrad na področju prezračevanja in lastnik številnih nemških in evropskih patentov. Večina izdelkov je certificiranih s strani Inštituta za pasivne hiše v Darmštatu.

PAUL ima patentiranih tudi nekaj inovativnih tehničnih rešitev:

• patentiran plastični prenosnik toplote s šahovničnim presekom, ki mu zagotavlja učinkovitost vračanja toplote, ki ob vplivu vlage ne korodira in je zato trajen
• patentiran plastični entalpijski prenosnik iz materiala, ki vrača molekularno vlago, a je neprepusten za ostale snovi in prav tako trajen

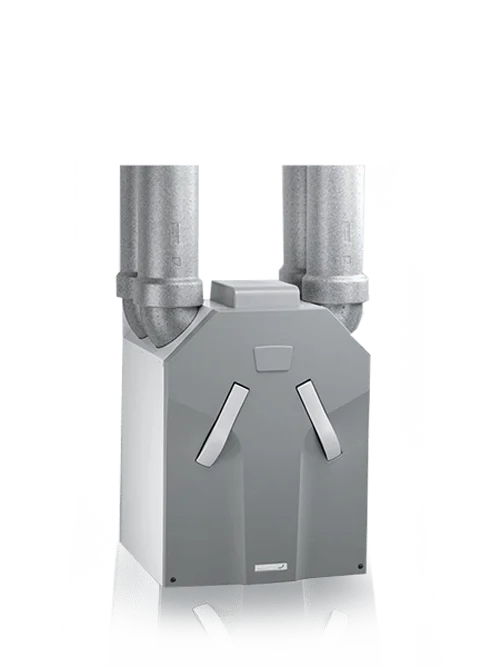

Prezračevalna naprava z vračanjem toplote – model NOVUS 300 ima efektivni izkoristek po metodi Pasivhaus inštituta 93-94,5 %!

Rekuperatorji, namenjeni vgradnji v stanovanjske objekte, so izredno tihi in omogočajo vgradnjo tudi izven kurilnice (novus 300: 17 do 21 dB pri pretokih od 150 do 200 m³/h), hkrati so tudi energijsko varčni (novus 300: 0,24 Wh/m³).

Večina naprav omogoča zvezno asimetrično regulacijo pretokov, ki rešuje problem predgrevanja zraka in omogoča delovanje tudi v mrzlih zimskih dneh. Uporabniku prijazen in estetski TFT ekran na dotik omogoča enostaven pregled in upravljanje rekuperatorja. Vsi proizvodi PAUL zagotavljajo konstanten željen pretok zraka z regulacijo CVC (Constant Volume Control), ki bo kmalu obvezna v celotni EU.

PAUL ima največji tržni delež v Nemčiji, v letu 2011 je povečal prodajo za 38 % v Nemčiji in za 40 % v tujini. V tem letu je podjetje izdelalo že preko 35.000 patentiranih prenosnikov toplote!

Sistem prezračevanja z rekuperacijo toplote LOSSNAY.

Proizvajalec MITSUBISHI ELECTRIC je z občutljivostjo do varčevanja energije že pred 20 leti izumil in izdelal rekuperator toplote LOSSNAY, ki prenaša termično energijo izhodnega zraka na doveden svež zrak. Sistem je lahko vgrajen avtonomno ali v kombinaciji z sistemom klimatizacije.

LASTNOSTI IN PREDNOSTI Sistem LOSSNAY omogoča prenos energije iz izhodnega na vhodni zrak z do 90 % prihranka energije na letni ravni v primerjavi s tradicionalnimi sistemi prisilnega prezračevanja. Ker so izgube manjše, so manjše tudi potrebe po hlajenju oz. gretju. To omogoča uporabo grelnega oz. klimatskega sistema manjše moči, kot se uporablja pri tradicionalnih sistemih prisilnega prezračevanja, kar zmanjša tudi vrednost investicije v sistem ogrevanja oz. hlajenja. Toka odpadnega zraka na izhodu in čistega zraka na vhodu se v sistemu LOSSNAY križata, ne da bi se fizično mešala. Sistem LOSSNAY avtonomno obnavlja zrak s pravo mero vlažnosti (funkcija razvlaževanja poleti in vlaženja pozimi). Obnavljanje zraka poteka pri sobni temperaturi. Obodno (by-pass) omrežje v sistemu LOSSNAY omogoča hlajenje brez stroškov (free-cooling) v prehodnih sezonah. Sistem razen ventilatorjev nima premikajočih se mehanskih delov, zato je življenjska doba delovanja zelo dolga.

Princip delovanja

Delovanje rekuperatorja toplote LOSSNAY razumemo, če pihnemo topel zrak v tulec iz papirja; pri tem roke občutijo toploto, če pa pihnemo hladen zrak, občutimo hlad. Sistem LOSSNAY deluje po tem principu, tako, da izkorišča lastnosti papirja pri izmenjavi temperature in vlage. Osnovni element enote rekuperacije toplote LOSSNAY je toplotni izmenjevalec, izdelan iz posebnega, izredno tankega papirja, ki omogoča izmenjavo toplote in vlažnosti med vhodnim in izhodnim zrakom, istočasno pa preprečuje prehod plinov in nečistoč v zraku.

LOSSNAY predstavitev
